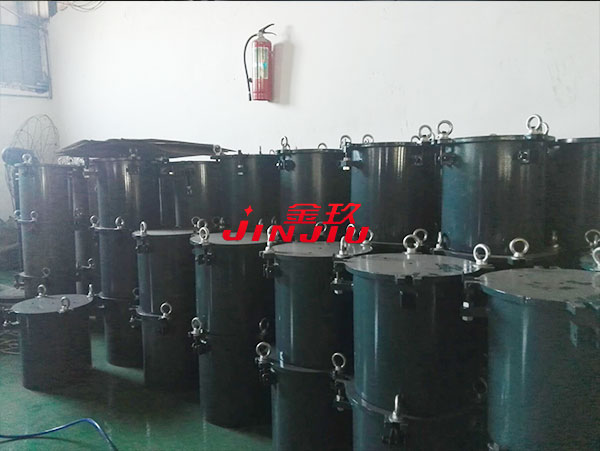

江蘇鞋盒機水性膠噴膠係統

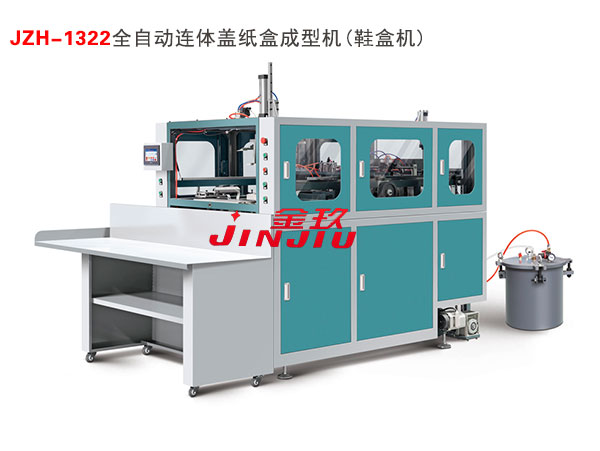

JZH-1322全自動連體蓋紙盒成型機(鞋盒機)

用途:

該機器主要用於連體蓋包裝紙盒的生產加工，廣泛應用於服裝、鞋類包裝盒；工藝品、日用品包裝盒；電子、電器包裝盒；以及五金、標準件等需要包裝的產品紙盒類的加工製作。

性能特點:

1. 采用水性膠噴膠係統；

2. 紙板自動進料，連貫作業進紙、包邊、折耳及折入成型動作一次性完成；

3. 采用PLC可編程序控製器、光電跟蹤係統、氣源檢測運行係統、觸摸屏人機界麵，實施天地蓋紙盒成型全過程自動化；

4. 紅外安全保護係統，確保人員操作安全；

5. 自動故障診斷功能；

6. 快速換模調節裝置;

7. 機架籠式設計，整體加工，分組式結合；

8. 整機占地麵積小，穩定性佳。

技術參數THE TECHNICAL PARAMETER:

紙板厚度 Thickness of cardboard 最小(Min) 1.5mm,最大(Max) 3mm

電源電壓 Power  380V / 50Hz

噪音水平 Noise ≤ 80dB

速度 Speed  700-1000 (Pieces/hours)

紙板堆放的高度 Cardboard stacking height 800mm

紙板堆放台承重 Stacked weight 100 kg

總功率  Total power  6kw

膠水桶容量  Glue capacity 30L

氣源 Air source 400 L/Minute

機器淨重 Machine weight 800kg

機器外觀尺寸 Dimensions 2050×1350×2000mm

包裝盒的規格參數PACKAGING BOXES SPECIFICATIONS

包裝尺寸（A=寬；B=長） Package Size（A=Width；B=Length）

A最小尺寸 Min. size 425mm

A最大尺寸 Max. size 815mm

B最小尺寸 Min. size 355mm

B最大尺寸 Max. Size 600mm

盒子尺寸 （L=長；W=寬；H=高；K=外高）

Carton size（L=Length；W=Width；H=Hight；K=Hight）

L最小尺寸 Min. size 165mm

L最大尺寸 Max. size 320mm

W最小尺寸 Min. size 120mm

W最大尺寸 Max. Size 220mm

H最小尺寸 Min. size 70mm

H最大尺寸 Max. Size 120mm

K最小尺寸 Min. size 30mm

K最大尺寸 Max. Size 120mm

內包邊尺寸（R ） Inside edge size（R）:

R最小尺寸 Min. size 20mm

R最大尺寸 Max. Size 40mm
