電磁閥常見故障與解決方法

電磁閥線圈的額定電壓有DC12V、DC24V、AC24V(50/60Hz)、AC110V(50/60Hz)、
AC220V(50/60Hz)、AC380V(50/60Hz)。
一般在電氣設計時要麽采用AC220V(不需加裝開關電源，成本低、線路簡單而便於維護)、要麽采用DC24V(常用的的安全電壓、開關電源/電磁閥線圈都易於維修更換)。

檢測電磁閥好壞的方法
先給電磁閥通上被控製的介質(帶壓力的液體、氣體<空氣>，壓力值為電磁閥使用壓力範圍的中間值)，再給電磁閥線圈通電，如果被控製介質有從通到斷或從斷到通的狀態的變化，那麽電磁閥就是好的，否則就是有問題的。

電磁閥常見故障有
1、線圈短路或斷路
檢測方法:先用萬用表測量其通斷，阻值趨近於零或無窮大，那說明線圈短路或斷路。如果測量其阻值正常(大概是幾十歐)，還不能說明線圈—定是好的(我有一次測得一個電磁閥線圈阻值大概50歐姆，但電磁閥無法動作，更換該線圈後一切正常)，請進行如下最終測試。
找一個小螺絲刀放在穿於電磁閥線圈中的金屬杆的附近，然後給電磁閥通電，如果感覺到有磁性，那麽電磁閥線圈是好的，否則是壞的。
處理方法:更換電磁閥線圈。

2、插頭/插座有問題

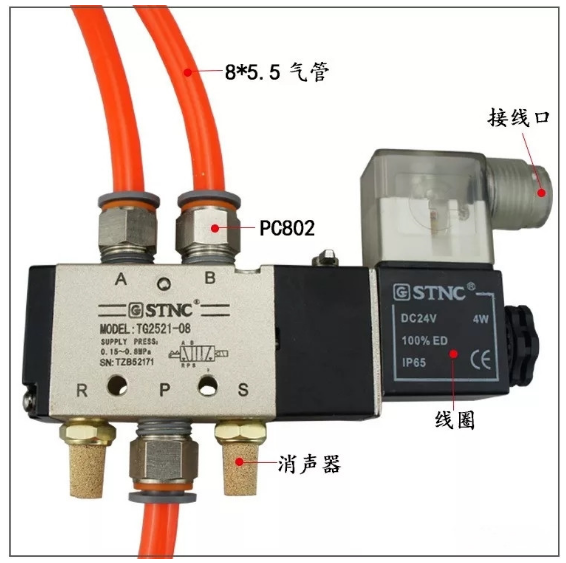

故障現象∶如果電磁閥是有插頭/插座的那種，有可能出現插座的金屬簧片問題(筆者就碰到過)、插頭上接線的問題(比如將電源線接到接地線上去了)等原因無法將電源送到線圈中。最好養成一個習慣:插頭插在插座上之後把固定螺絲擰上，線圈上在閥芯杆之後把固定螺母擰上。
如果電磁閥線圈的插頭配備有發光二極管電源指示燈，那麽采用DC電源驅動電磁閥時即行就要接對，否則指示燈不會亮。
另外，不要將不同電壓等級的帶發光二級管電源指示的電源插頭調換使用，這樣會導致發光二極管被燒毀/電源(換用低電壓等級的插頭)出現短路或發光二極管發光很微弱(換用高電壓等級的插頭)。
如果不帶電源指示燈，電磁閥線圈是不用區分極性的(不象線圈電壓為直流的晶體管時間繼電器以及線圈上並聯有二極管/電阻泄漏回路的線圈電壓為直流的中間繼電器<這種中間繼電器以原裝小日本的居多，需要區分極性)。
處理方法:修正接線錯誤、修複或更換插頭、插座。3、閥芯問題

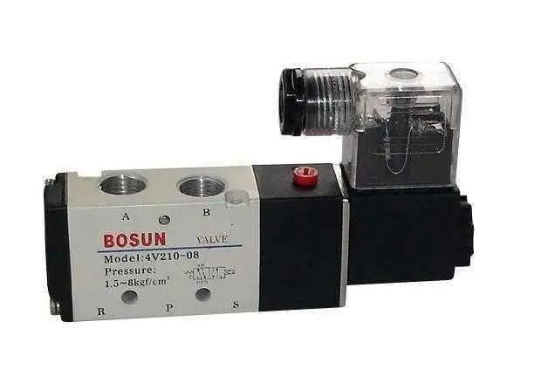

故障現象一︰在電磁閥所通介質壓力正常的情況下，按下電磁閥紅色的手動按鈕，電磁閥都沒有任何反應(壓力介質沒有出現通斷的變化)，說明閥芯—定是壞的。
處理方法:檢查介質是否存在問題，如壓縮空氣內是否有很多積水(有時候油水分離器起的作用不是很大，特別是當管路設計不良時通到電磁閥的壓縮空氣會有很多積水)、所通液體介質是否有很多雜質。
然後清除電磁閥及管路中的積水或雜質。如果再不行，請維修(如果你有時間有耐心而且有必要的話@_@)或更換閥芯，或者幹脆把整個電磁閥全部換掉
故障現象二:經過檢查，線圈是原配線圈而且線圈通電時磁性正常，但電磁閥依然不動作(這時電磁閥手動按鈕的功能有可能是正常的)，說明閥芯是壞的。
處理方法:請維修或更換閥芯，或者幹脆把整個電磁閥全部換掉。
至於電磁閥閥體的維修，因為種類太多，那麽多種的維修方法俺也說不了很多，這裏就不再整述了。

電磁閥故障與排除
—、電磁閥通電後不工作
檢查電源接線是否不良→重新接線和接插件的連接檢查電源電壓是否在±工作範圍-→調致正常位置範圍線圈是否脫焊→重新焊接
線圈短路→更換線圈
工作壓差是否不合適→調整壓差→或更換相稱的電磁閥流體溫度過高→更換相稱的電磁閥
有雜質使電磁閥的主閥芯和動鐵芯卡死→進行清洗,如有密封損壞應更換密封並安裝過濾器液體粘度太大,頻率太高和壽命已到→更換產品
二、電磁閥不能關閉
主閥芯或鐵動芯的密封件已損壞→更換密封件
流體溫度、粘度是否過高→更換對口的電磁閥
有雜質進入電磁閥產閥芯或動鐵芯→進行清洗
彈簧壽命已到或變形→更換
節流孔平衡孔堵塞→及時清洗
工作頻率太高或壽命已到→改選產品或更新產品

三、其它情況

內泄漏→檢查密封件是否損壞,彈簧是否裝配不良
外泄漏→連接處鬆動或密封件已壞→緊螺絲或更換密封件
通電時有噪聲→頭子上堅固件鬆動,擰緊。電壓波動不在允許範圍內，調整好電壓。鐵芯吸合麵雜質或不平，及時清洗或更換。

現場快速判斷電磁閥好壞方法
一、首先檢查是不是電磁閥電磁線圈故障?
在DCS上給二位閥給開或者關的信號，然後看電磁閥是否得失電，一般在現場聽聲音即可。若聽不到，那線圈肯定是有問題，至於電磁閥本身是不是有問題?(下麵解釋)
如果電磁線圈問題，首先檢查接線，看是不是有虛接，或者有短路現象，如果線路上沒問題就是電磁閥線圈燒壞，可拆下電磁閥的接線，用萬用表測量，如果開路，則電磁閥線圈燒壞。原因有線圈受潮，引起絕緣不好而漏磁，造成線圈內電流過大而燒毀，因此要防止雨水進入電磁閥。此外，彈簧過硬，反作用力過大，線圈匝數太少，吸力不夠也可使得線圈燒毀。
二、若線圈是好的，那就是電磁閥本身的問題。
一般可以在手動調節處用一字起由1調到0位置，使閥打開，若是能打開就說明的確是線圈的問題，換個線圈就可以了，若打不開，就拆電磁閥，看是不是閥芯卡住，或者是有雜粒堵，清洗正確應該用CCL4。
但是考慮到現場沒有條件的話，可以用汽油，實在沒有用水也可以，清洗後可以用現場儀表氣進行吹幹，拆時務必記好各部件的順序，不注意的話，裝的時候很容易出錯，順序記錯就算你清洗好電磁閥，即使電磁閥已經通了也還是打不開的!
